lavori in corso..

[supersghi79]

Ecco il mio primo topic sullo stato lavori del mio del sol , premetto che devo ancora montare il tutto :
Scarico + fanali + stemmi


Lavorazione corpo farfallato con presa dinamica alla scatola filtro orig. (filtro naturalmente sportivo)
Qui vi faccio vedere le ottimizzazioni alla farfalla con tampone fondo corsa spostato per mettere la farfalla quasi perfettamente orizzontare in apertura:

Poi col flessibile ho annullato la testa delle viti sull'asse farfalla, idem per la punzonatura sull'altro lato:

Ora al CF devo rettificare l'ingresso e rimonto il tutto.
Vi tengo aggiornati sullo stato lavorazione e si accettano consigli gianni

[ciccio]

Bei lavori, mai sentita neanche l'idea di spostare il tampone della farfalla, carini anche i fari con lo sfondo nero

Ma e' un TL wannabe o real?

[Tony JDM]

bravo, mi piacciono questi topic dei nuovi con le loro modifiche!!!

i fari non mi piacciono molto cmq!! il terminale non sembra real però va bene lo stesso :)

[supersghi79]

No nn è real il 4-1 è della megan(180E.) e il terminale l'ho pagato 99E., cmq considerando i prezzi sono soddisfatto lo stesso della fattura dei pezzi

[RobyVTEC]

Potresti smussare anche il bordo della farfalla, in modo di renderlo quasi tagliente..........ricordati di eliminare lo sacalino all'inizio del cf e di lucidare tutto a specchio
In settimana mi lavoro quello itr......

[supersghi79]

Al bordo smussaro nn ci avevo pensato!ottimo! gli daro una pelata senza fargli degli "spifferi"..
Per lo scalino già sto lavorando e lo raccordo da 65mm agli orig. 60.4

[AssoTop]

Bella davvero la lavorazione del CF..

Interessante l'idea dello spostamento del tampone fondo corsa..

Indaghero'...



byez,

AssO

[Bondolo]

Bella l'idea del CF!

Buon proseguo, posta poi le impressioni!

[supersghi79]

In settimana finisco il CF e lo rimonto per le impressioni abiate pazienza che sto lavorando su vari fronti!!! ( rivestimenti tappezzeria, motore superiore del tetto, lucidatura con carta vetrata completa del trasparente e oltre tutti i pezzi meccanici da montare, devo mandare a rifare i paraurti che me li hanno fatto da schifo

[supersghi79]

Ecco il mio CF finito



Domani rimonto il tutto e escludo il sistema di "riscaldamento"

[RobyVTEC]

Il bordo farfalla non l'hai smussato??
Forse quando ci hai pensato avevi gia' molato la testa delle viti.........

Io invece l'ho smontato completamente incluso sensore valvola.......è stato un giochetto lucidare il tutto!!

Cmq , per aver fatto tutto da montato, è venuto un bel lavoro!!

[supersghi79]

Infatti, non ero sicuro per smontare la farfalla, sia per il sensore di lato che per dover smontare la molla di ritorno
cosi fin dall'inizio ho intrapreso la strada della lavorazione senza lo smontaggio della farfalla.
Sul bordo della farfalla ho solo dato una smussatina a mano con la lana d'acciaio mentre bagnavo la superficie

[Voodooo]

secondo me farlo cosi tagliente è un po' controproducente.....ora ok smussare tutto il bordo ma innutel allargarlo di molto(tanto poi quando arivate sulla chiusura della farfalla ritorna alle dimensioni originali!) poi è un impressione mia.....

ah nn toccare il disketto della farfalla!

[supersghi79]

Vodoo ti do perfettamente ragione sul fatto che alla fine la farfalla deve rimanere con la tenuta quando sta in posizione di riposo,

Però, se fai attenzione (o forse con le foto nn rende) la lavorazione di rettifica e stata effettuata facendo una lavorazione con raggio di curvatura leggermente variabile, simulando cosi un tromboncino che fa effetto Venturi, quindi anche se alla fine per il diam. della farfalla deve passare il flusso, possiamo beneficiare di una maggiore efficenza in termini di velocità

[Voodooo]

oddio poi come gia detto è difficile vedere gia i decimi di millimetro ad okkio poi su una foto è impossibile, quello che voglio dire io è:
io nn lo farei a coltello ovvero partendo finisssimo sopra e poi andando piano piano a tornare normale sulla farfalla ma come hai detto tu tipo tromboncino ovvero una bella smussata all'inzio effetto tromboncino invece che un coltello! tutto li!

[Acid]

ma è moda far lavorare i cf???

mo, faccio lavorare pure il mio...












































































caxxo, nn ce l'ho...

[Voodooo]

tranquillo e goditi il tuo turbo trattore

[supersghi79]

mo, faccio lavorare pure il mio...caxxo, nn ce l'ho...

Bellisssimo!!

io nn lo farei a coltello ovvero partendo finisssimo sopra e poi andando piano piano a tornare normale sulla farfalla ma come hai detto tu tipo tromboncino ovvero una bella smussata all'inzio effetto tromboncino invece che un coltello! tutto li!

IL discorso sta nel fatto che dipende dallo spessore su cui uno può lavorare, se si vuole fare un tromboncino come dici tu( che poi sarebbe simile a quelli dei gruppi farfallati multipli) occorrerebbe + spessore per creare una curvatura eccentrica con un raggio di curvatura + grande sempre per evitare di fare impattare l'aria in modo brusco sulla superficie, poi cmq anche questo tipo di tromboncinose ci fai caso dopo la prima curvatura + decisa continuerebbe come il nostro fino alla raccordatura della farfalla.
Nn potendo asolare il CF, per via del manicotto, questo sistema nn si può fare e sinceramente arrotondare solo l'inizio è già meglio rispetto l'originale, ma farebbe sempre deviare l'aria a causa della troppa inclinazione iniziale, mentre disporre il gap 1.6mm su una raccordatura + ampia e sempre leggermente con curvatura eccentrica evita l'impattare dell'aria in modo brusco..
Questo è quello che penso io.. Vediamo se qualkuno ci dice qualcosa in merito

Tornando ai lavori ho rimontato ieri il CF e all'nizio in sensore farfalla mi faceva un minimo irregolare, tra i 1000-1800giri poi ho tolto la batteria e dopo ci ho fatto un giretto e sembra che tutto sia rientrato nella normalità

Mi sono comprato 2 cosette, Filtro vapori olio e pedaliera( lo so che mi vorreste menare perchè è momo, ma alla fine dovendo togliere quelle coatte ROSSE dell'ex proprietario CHE PROPRIO NN SI POTEVANO VEDERE!!)

come vi sembrano?

[Ilya]

nella mia modesta ignoranzia..

il cf non funzionera correttamente secondo me

pero magari mi sbaglio.. in oltre se farfalla resta inclinata verso il basso un motivo ci sara??? non credi??

oh poi magari mi sbaglio..!

in oltre se guardate bene il vostro intake gi gomma dalla parte del cf...

capirete che lavorare il cf e assolutamente inutile.. (e qui voiio i pop corni )

Poi se ve piace farlo fate pure

[Voodooo]

infatti ilya se lavori il cf devi anche lavorare l'intake(io sul mio povero 1.4 nn ce l'ho e ho messo un tubo delle caldaie maggiorato! )devo dire una delle modifiche che mi hanno + reso felice!!!

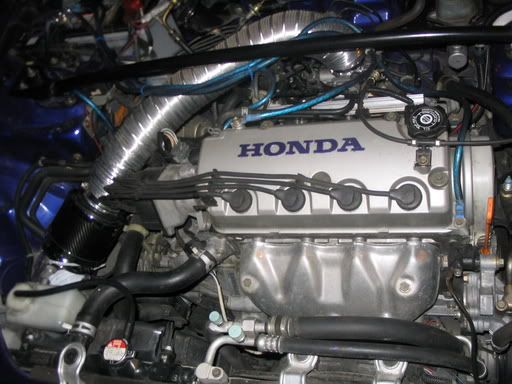

tanto per capire eccoti una foto di quello che ho fatto io! nn avendo la farfalla orientata come la vostra ecco che mi sono inventato!


costo ridotto e ottimi risultati
